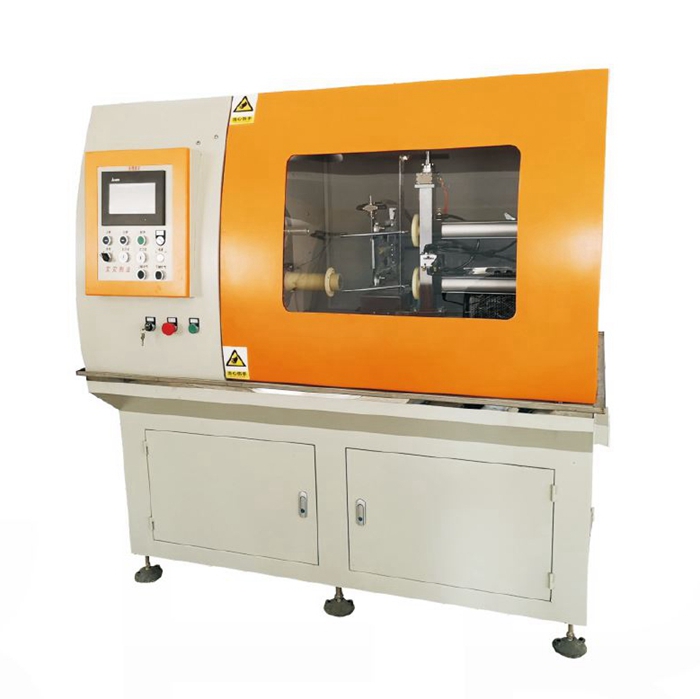

Machine de découpe de joints de rondelle de mandrin sous videPG-YAQ-1S
Maison | Machine de découpe de joint de mandrin sous vide |

Machine de découpe de joints de rondelle de mandrin sous videPG-YAQ-1S

washer cutter
gasket cutter
mandrel gasket cutting
mandrel cutting machine

Machine de découpe de joints de rondelle de mandrin sous videPG-YAQ-1S

La découpe au mandrin sous vide peut éliminer le problème des bavures et améliorer considérablement la capacité de production.C'est la raison pour laquelle nous avons conçu nos machines de découpe à mandrin, une sorte de machine de précision pour couper des joints et des rondelles à partir de tubes/tuyaux/tuyaux moulés ou extrudés en caoutchouc/plastique/silicone/polyuréthane/mousse ou matériaux durs et mi-durs similaires.







Modèle




PG-YAQ-1S




PG-YAQ-2S




PG-YAQ-4S



Qté d'arbre

Un arbre

Deux arbres

4 arbres

Mode de conduite

Servomoteur

Servomoteur

Servomoteur

Efficacité de coupe

Max 60 coupes/min

Max 120 coupes/min

Max 240 coupes/min

Vitesse

03000 tr/min

03000 tr/min

03000 tr/min

Précision

±0,05 mm

±0,05 mm

±0,05 mm

Plage de diamètre de coupe

Φ10mmΦ150mm

Φ10mmΦ120mm

Φ10mmΦ110mm

Longueur de coupe

≤200mm

≤200mm

≤150mm

Épaisseur de paroi

≤20mm

≤20mm

≤20mm

Spécifications de la lame

(1) Lame rondeΦ60 × Φ25,4 × Φ0,35 mm

(1) Lame rondeΦ60 × Φ25,4 × Φ0,35 mm

(1) Lame rondeΦ60 × Φ25,4 × Φ0,35 mm

Consommation d'air

50L/min

50L/min

50L/min

Pression

0,5MPa0,8MPa

0,5MPa0,8MPa

0,5MPa0,8MPa

Niveau de vide

-0,035MPa

-0,035MPa

-0,035MPa

Alimentation

AC220V±5% 50/60Hz

AC220V±5% 50/60Hz

AC220V±5% 50/60Hz

Puissance brute

1KW

2KW

3KW

Poids

≈400Kg

≈580Kg

≈800Kg

Dimension(L*L*H)

1350 mm × 980 mm × 1400 mm

1550 mm × 980 mm × 1650 mm

1650 mm × 980 mm × 17650 mm



Machine de découpe de rondelle de mandrin sous vide, arbres multiples



Machine de découpe de joints de mandrin sous vide

INTRODUCTION DE LA MACHINE DE COUPE DE JOINT DE MANDRIN :

Les joints et les joints sont largement utilisés dans l'industrie et la vie modernes.

La méthode traditionnelle de production de joints consiste principalement à utiliser des machines de moulage ou des presses, mais de plus en plus d'éclairs apparaissent en raison de la différence de multi-cavité et du vieillissement du moule, ce qui entraînera un gaspillage élevé de matières premières et une consommation de main-d'œuvre élevée.

L’utilisation de la découpe automatique par mandrin sous vide peut éliminer le problème des bavures et améliorer considérablement la capacité de production.

C'est la raison pour laquelle nous avons conçu nos machines de découpe à mandrin, une sorte de machine de précision pour couper des joints et des joints toriques à partir de tubes/tuyaux/tuyaux moulés ou extrudés en caoutchouc/plastique/silicone/polyuréthane/mousse ou similaire dur et mi-dur. matériels.

Les caractéristiques distinctives sont la méthode de coupe unique qui allie un rendement élevé et une qualité de coupe la plus élevée.

L'utilisation de nos machines de découpe peut améliorer considérablement l'efficacité et la précision. La précision de coupe est de 0,03 mm et l'efficacité de coupe maximale avec une machine à 4 arbres peut atteindre 240 pièces en une minute.



APPLICATION DE LA MACHINE DE COUPE DE RONDELLE :
La machine est utilisée pour couper rapidement divers caoutchoucs, caoutchoucs de silicone, plastiques, joints, rondelles et manchons en PTFE. Très efficace pour la découpe de composants de type tubulaire.


CARACTÉRISTIQUES DU COUPE-JOINT :

1. Une machine de bonne qualité avec un rendement élevé peut remplacer la méthode de moulage traditionnelle, réduire la pression de main-d'œuvre et les coûts.
2. Économisez la matière première et réduisez les déchets.
3. La haute précision peut atteindre 0,03 mm.
4. La caractéristique lisse, propre et brillante conserve après la coupe.

5. Les composants de marque de Taiwan ou du Japon garantissent des performances fiables et stables à la machine.
6. L'entraînement par servomoteur peut garantir une vitesse et une efficacité de coupe plus élevées et plus stables.

7. Faible exigence en matière de pression d'air comprimé.

8. Le panneau de commande à écran tactile HMI permet un réglage et un réglage faciles et pratiques des paramètres.

9. Divers choix de quantité d'arbres en fonction du diamètre extérieur de la rondelle, un arbre, deux arbres et quatre arbres disponibles pour répondre à différentes demandes.

ATELIER ET MACHINES
